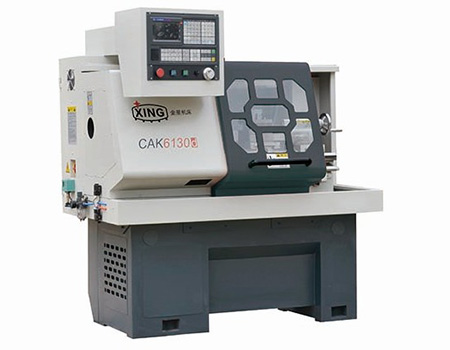

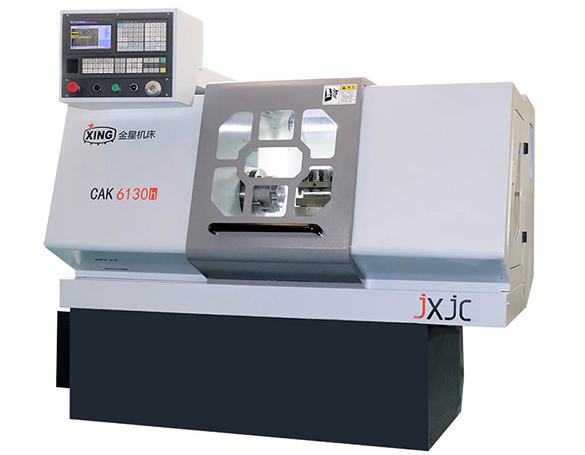

CAK6130hi數控車床是高速、高精數控車床,具有車削圓柱面、圓錐面、圓弧面、內孔、切槽及各種螺紋等加工功能,適用于各種零件的單件、小批或成批生產。
所有鑄件采用樹脂砂材料,鑄件尺寸精度高,剛性強,表面質量好,鑄件均經過自經過人工時效與振動時效處理,來降低和均化各工件殘余應力,防止工件變形,提高機床的耐磨性、穩定性、抗振性,使機床長期穩定地連續高速加工。

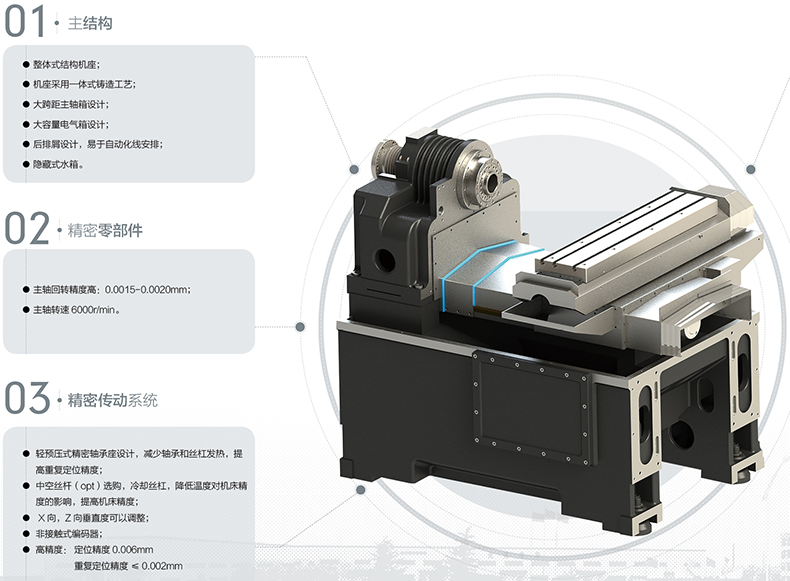

一、床身采用整體箱式鑄造結構,床身整體剛性好,便于操作者上下料和自動排屑。鑄件內部布有加強筋,以抗彎減震,并經有限元分析驗證,從而保證機床切削性能及其精度的長期穩定性。
二、主軸箱采用大跨距、封閉箱式結構,具有高剛性、高抗震性等特點;主軸鼻端型號A2-5,軸承采用進口高精度向心角接觸球軸承,可以承受足夠的徑向力和軸向力。整體套筒主軸保持適當預壓,可長時間保持高轉速,且發熱量、震動量數值均較低。
三、X、Z軸采用進口直線導軌及滾珠絲杠,運行速度快,精度高,使用壽命長;絲杠軸承為獨立安裝、單獨裝配及調整,采用排刀架,換刀速度快,精度高,故障率低。機電一體化設計,操作、維修方便;獨立大水箱及鐵屑箱,可將鐵屑迅速排出。
項目 | 單位 | 主要規格參數 |
床身上最大回轉直徑 | mm | 500 |
工作臺上最大回轉直徑 | mm | 180 |
縱向最大行程 | mm | 330 |
橫向最大行程 | mm | 300 |
X軸快速移動速度 | m/min | 30 |
Z軸快速移動速度 | m/min | 30 |
主軸轉速范圍 | r/min | 100-5000 |
主軸頭形式 | A2-5 | |
主軸孔錐度 | MT | 6 |
主軸通孔直徑 | mm | 55 |
液壓卡盤規格 | in | 6(英寸) |
液壓卡盤通孔直徑 | mm | 45 |
主軸伺服電機額定功率 | Kw | 7.5 |
外形尺寸(長*寬*高) | mm | 1900*1700*1800 |
毛重/凈重 | Kg | 2800/2500 |
山東臨沂金星機床有限公司原臨沂機床廠,創建于1965年,是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業,具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力,企業通過ISO9001國際質量體系認證,享有自營進出口經營權,為國家級專精特新小巨人企業、中國專利山東明星企業,擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗,在通用數控機床基礎上重新設計、工序集成,設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
歡迎來電咨詢,售前工程師將竭誠為您服務。
